法人・研究機関向け / 有償案件のご相談
Design & Development
CNCカスタマイズ・
CNCカスタマイズ・
装置の設計と改善
小型CNCのカスタマイズ、小型専用機の設計、既存装置の改善、切削試験に対応します。
What We Do
ご相談いただける内容
設計・改修・評価の一部から依頼できます。
標準機を用途に合わせる
材料、ワーク寸法、必要精度、運用方法を確認し、保持、制御、工具、機体構成の変更範囲を整理します。
対応用途確認 / 構成選定 / 治具・保持 / 制御設定 / 加工条件成果物例調整済み機体、設定、工具・条件表
既存のCNC・装置を改善する
剛性、振動、発熱、精度、制御などの問題を確認し、改修案を実機へ反映します。
対応原因調査 / 構造・部品の見直し / 制御調整 / 改修試作納品例改修済み装置、変更図面、問題点と改善内容
性能・切削条件を試験する
装置の動作や切削能力を測定し、採用判断や次の設計に使える結果へまとめます。
対応動作 / 振動 / 発熱 / 位置精度 / 工具・材料別の切削試験納品例試験条件、測定結果、評価レポート、改修案
対象範囲
卓上から小型サイズのCNC・機械装置。対応範囲・成果物・費用は、着手前に確認します。

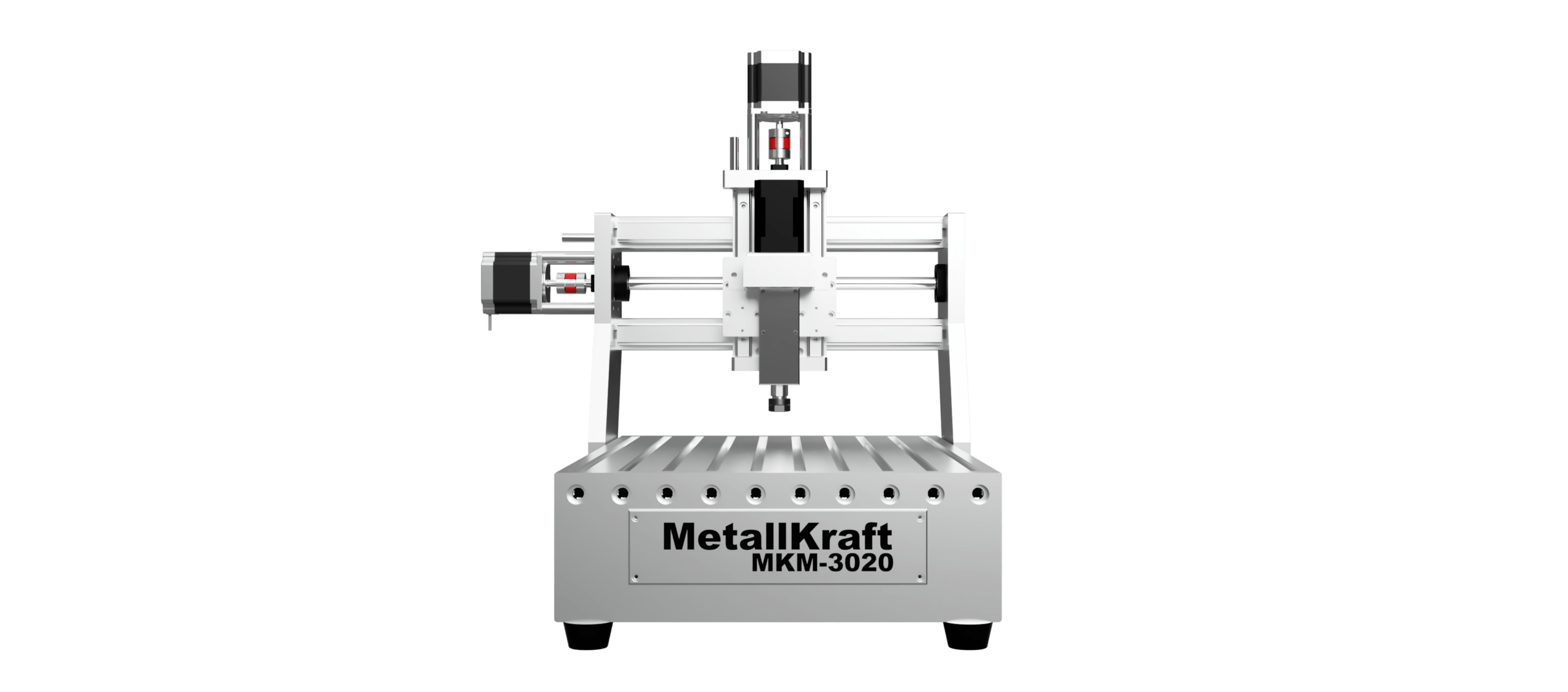

カスタム設計の一例
加工目的に合わせて、機構・駆動・ワークの固定方法から仕立てるセミオーダーCNCです。
設計モデル / CADレンダリング設計例の仕様
- 軸移動量
- X221 × Y345 × Z80mm
- 重量・構造材
- 24kg / A5052
- 主軸
- 定格52.5W・ホールセンサ付き
2倍増速 / 10,000rpm ±10% - 電源
- 24V・200W ACアダプター
- 送り・直動案内
- SFU1204ボールねじ（C7）
HGHリニアガイド - 制御基板・センサ
- MKS DLC32 MAX / 誘導型近接センサ
- 対象材料
- アルミ・鉄（加工条件は個別検討）
- 対応形態
- セミオーダー（対応範囲は下記）
取付面の加工リニアガイドを取り付けるアルミフレームは、全て取付面を追加加工し、平行度を確保しています。
掲載値はこの設計例の仕様です。加工可否・精度は材料、工具、保持方法、切削条件によって異なり、鉄加工の実証済み性能を示すものではありません。
セミオーダーで変えられること
主軸・機構から操作画面・電子回路まで、代表の岩崎が設計・調整を担当します。
機械・ハード
- スピンドルの変更・取付部の設計
- 機体構成・駆動機構・ワーク固定治具
- 空冷・冷風による冷却、切粉対策
ソフト・制御
- 操作画面・制御ソフトの変更
- 原点復帰・送り・加減速・主軸制御の調整
- 作業用マクロ・CAM・切削条件の調整
電子回路・電装
- 駆動電流の増加を含む電流設定の見直し
- 電源容量・モーター・ドライバーの選定変更
- センサ追加・接続回路・基板・配線の設計
一部だけの変更も相談できます。対応範囲は用途と構成により決定します。電流増加や主軸変更は、部品定格・電源容量・発熱・剛性・安全性を確認し、必要な部品変更と評価を含めて提案します。
価格・納期は個別見積もり
一部案件は製作中です。現在製作が立て込んでいるため、新規案件の着手時期は個別にご案内します。
Project Flow
ご依頼の流れ
仕様相談から設計・調整・評価まで、岩崎が担当します。
01問い合わせ
目的と困りごとを共有。
02要件確認
寸法、条件、期限を整理。
03実現性検討
構成とボトルネックを確認。
04見積もり
範囲、成果物、費用を提示。
05設計・試作・評価
合意した工程を実施。
Contact
カスタマイズ・試作を相談する
加工目的からご相談ください
削りたい材料、ワーク寸法、必要精度、現在困っていることを、分かる範囲でご連絡ください。
